Вертикальные винтовые насосы
Винтовые насосы одно из самых популярных решений в индустрии переработки сточных вод. Специфика жидкости – наличие мусора, песка, волокон, окалины. Сточные воды могут иметь разную кислотность, а содержание твердых частиц может быть неприемлемым для использования центробежных насосов.
Фильтрация для перекачки центробежными насосами будет экономически невыгодна, а наличие твердых частиц поднимет стоимость эксплуатации для этого типа насосов. Вдобавок, винтовые насосы перемещают стоки с напором 60 м.в.с и больше, что не всегда эффективно делать с помощью центробежных насосов, так как КПД винтовых насосов выше в два раза.
В процессе обработки сточных вод требуется перекачка от одного этапа до другого. В обработке промышленных сточных вод, обычно, на каждом этапе стоки собираются в резервуары для нейтрализации или биологической обработки. Вертикальный винтовой насос является удобным решением для перекачки, так как подавая стоки со дна резервуара неизбежно также захватываются твердые частицы со дна, что не является критичным для работы винтового насоса.
Важно соблюсти точность при установке вертикального винтового насоса в резервуаре. Верхний фланец фиксируется на резервуаре, нижний заборный патрубок фиксируется на специальной распорке, для предотвращения вибрации от движения ротора в насосе.
Если насос не зафиксирован точно, то возможна вибрация при работе, особенно с большим напором или на большой скорости. При возникновении такой вибрации необходимо снизить рабочие обороты, как первое и самое простое средство.
Модельный ряд винтовых насосов вертикального типа:
| Модель | Размер фланцев | Напор, бар |
|---|---|---|
| VD 015 | G 1 ¼” | 0…12 |
| VD 020 | G 1 ¼” | 0…12 |
| VD 030 | DN 50 | 0…12 |
| VD 035 | DN 65 | 0…12 |
| VD 040 | DN 80 | 0…12 |
| VD 050 | DN 80 | 0…12 |
| VD 060 | DN 100 | 0…12 |
| VD 070 | DN 125 | 0…12 |
| VD 090 | DN 150 | 0…12 |
| VD 100 | DN 150 | 0…12 |
| VD 120 | DN 200 | 0…12 |
| VD 150 | DN 250 | 0…12 |
| VD 170 | DN 300 | 0…12 |
Длина погружной части вертикального винтового насоса зависит от глубины резервуара и согласовывается при заказе.
Доступные дополнительные устройства – датчик сухого хода на статор, датчик давления, различные типы уплотнений – одинарное торцевое уплотнение, уплотнение с промывкой, двойное торцевое уплотнение с промывкой.

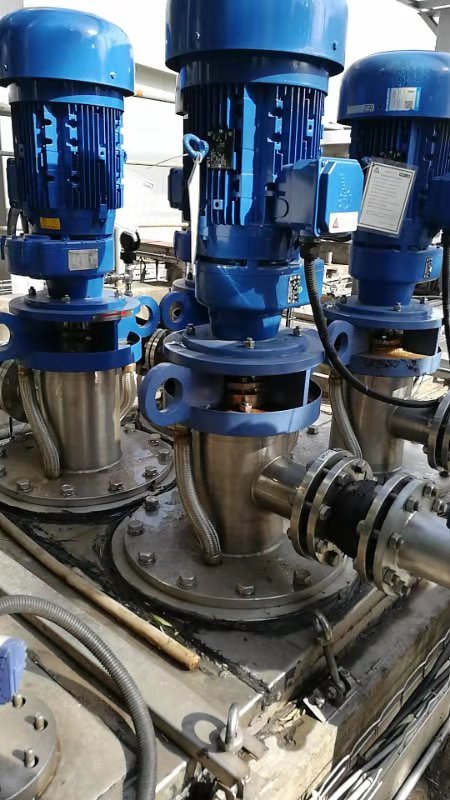

Винтовой вертикальный насос, модель VD 070
Десульфуризация дымовых газов и очистка сточных вод – важный процесс в охране окружающей среды и снижении выбросов производственных предприятий, таких как электростанции, особенно угольные, а также химические предприятия.
Десульфурационные сточные воды являются кислой средой, с рН 4.5 – 6.5 и одним из методов очистки вод является обработка реагентами в резервуаре, для нейтрализации. Это облегчает последующую переработку, так как в противном случае кислая среда разрушает трубопроводы и создает повышенную опасность для работы персонала.

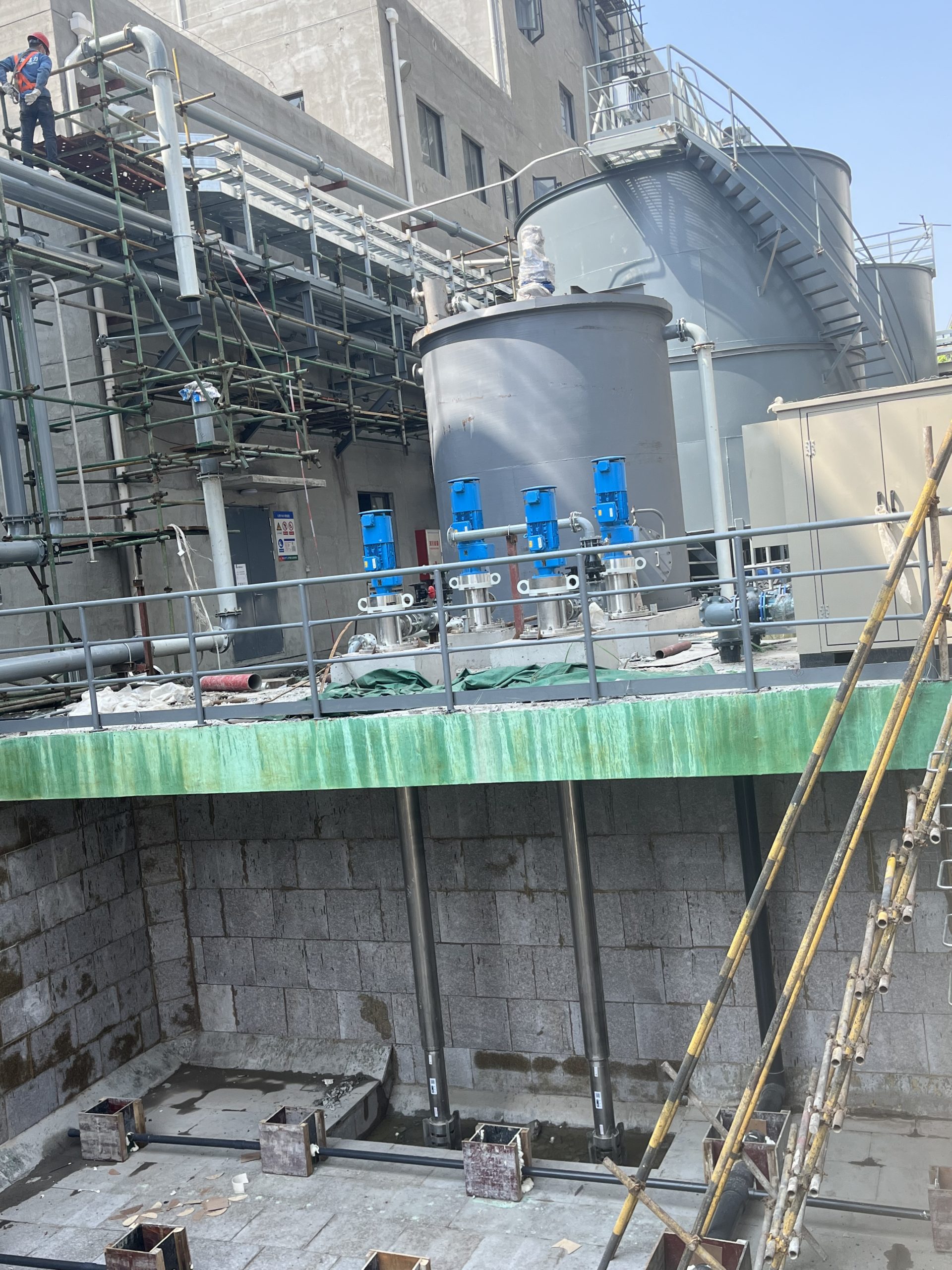

На таком резервуаре установлены 4 винтовых насоса VD 070, с производительностью 24 м3/час каждый. Три из них находятся в работе и один в резерве. Длина погружной части каждого насоса 4 метра. Привод – мотор-редуктор NORD с рабочими оборотами 273 об/мин.
Винтовой насос является оптимальным решением в данной задаче, так как является самовсасывающим, может без проблем перекачивать жидкости с включением твердых частиц, что неизбежно в такой задаче. Материал корпуса, ротора – нержавеющая сталь AISI 304, материал статора EPDM. Насосы установлены на верхнем опорном фланце, на дне резервуара стоят распорки для удержания винтового насоса в строго вертикальном положении, для предотвращения вибрации.

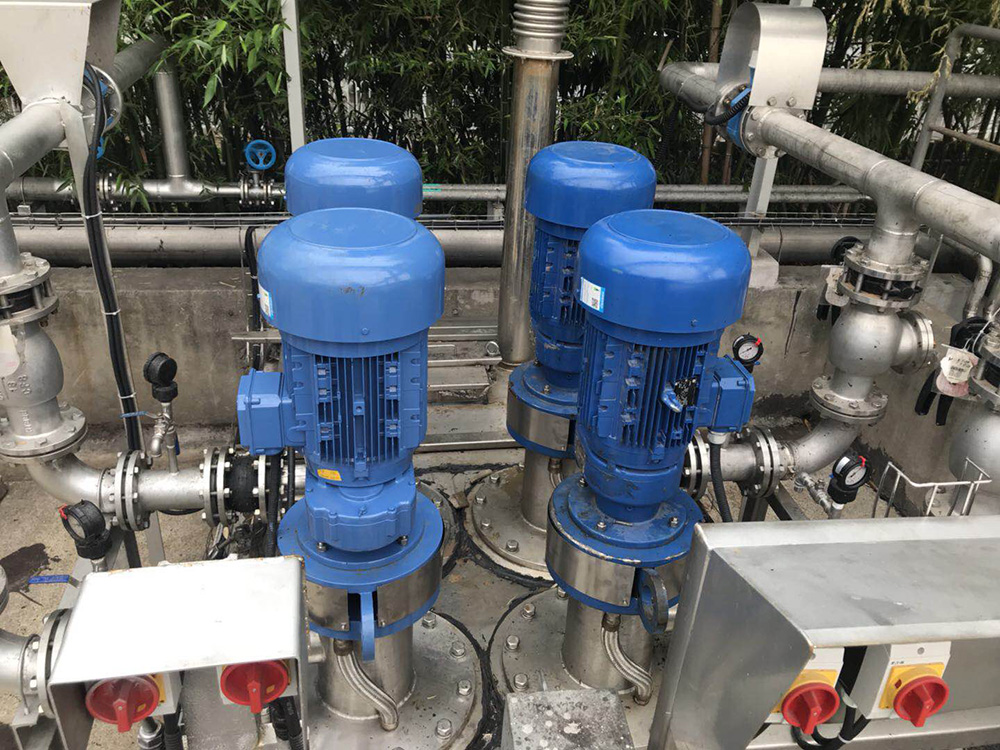

Винтовой вертикальный насос, модель VD 060
Обработка сточных вод микроорганизмами (активный ил) – одна из ступеней нейтрализации сточных вод, так называемая биологическая обработка. Органические отходы и ливневый стоки собираются в специальный резервуар для этого этапа обработки.

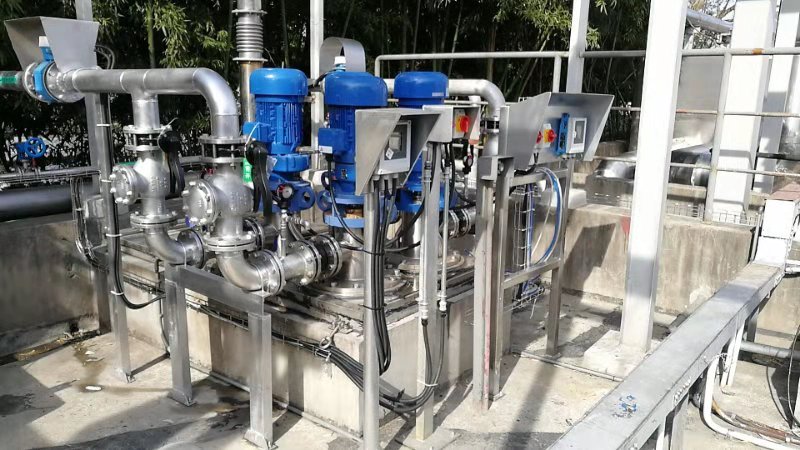

Так как возможно присутствие твердых включений, особенно на нижнем уровне резервуара, то для перекачки сточных вод после биологической обработки подходит винтовой насос. В данном случае в резервуаре работает четыре винтовых насоса вертикальной компоновки, для перекачки активного ила.
Винтовой или шнековый насос для активного ила успешно справляется с перекачкой твердых частиц и даже волокнистых включений.
В данном случае работают четыре насоса, два в работе и два резервных. Модель насоса VD 060, производительность 30 м3/час, напор насосов – 2 бара. Установлен привод – мотор-редукторы NORD. Глубина резервуара 5.1. метра, на дне танка установлена специальная поддержка для удержания винтового насоса в строго вертикальном положении. Это необходимо для предотвращения вибраций от движения массивного ротора в обойме.

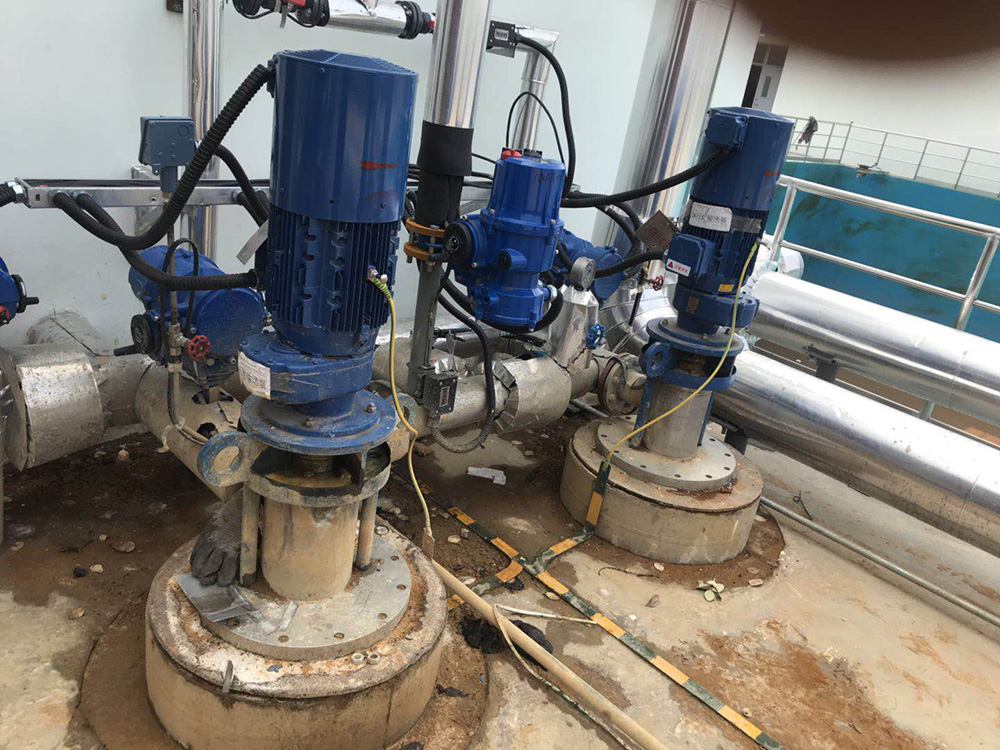

Винтовой вертикальный насос, модель VD 050

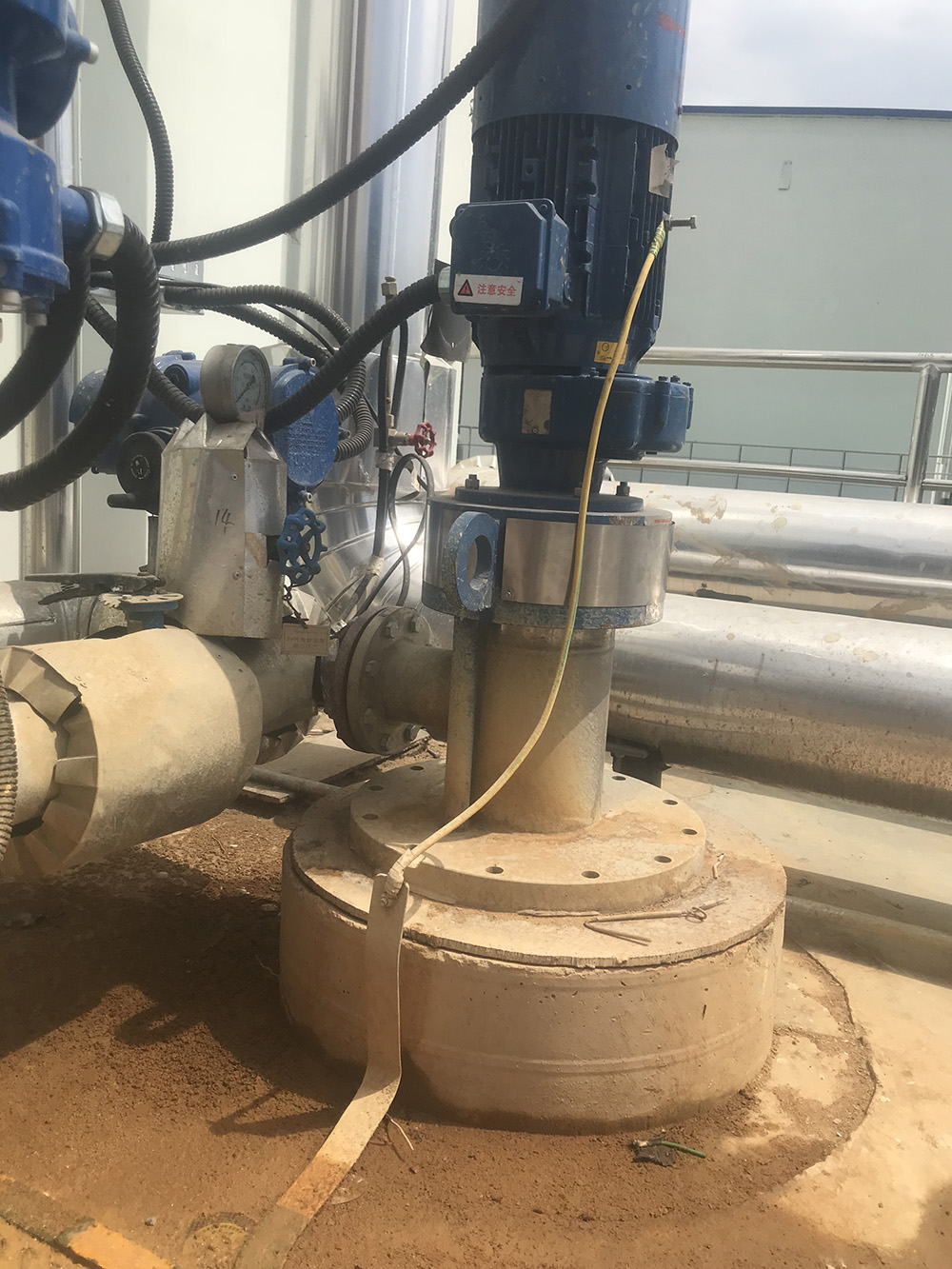

Винтовой вертикальный насос для сточных вод после обратного осмоса установлен на крышке резервуара. В резервуар собираются сточные воды после процесса обратного осмоса, с высокой концентрацией хлоридов. После обработки и нейтрализации стоков винтовой насос откачивает шлам на дальнейшую переработку. Содержание твердых частиц – до 10%, глубина танка 5 метров.
Модель винтового вертикального насоса – VD 050, материал корпуса – нержавеющая сталь AISI 304, материал ротора – нержавеющая сталь с хромированием, материал статора – EPDM, каучук устойчивый к агрессивным средам.
Производительность 6 м3/час, напор – до 16 бар.
Установлен взрывозащищенный двигатель NORD, рабочие обороты через редуктор 258 об/мин.
Винтовой вертикальный насос, модель VD 090
Процесс добычи нефти из битуминозных песков – энергоемкий процесс, связан с обработкой высокой температурой, обычно это инжекция пара под давлением. Продукт на выходе, представляющий собой смесь различных нефтяных фракций, с большим содержанием песка имеет высокую температуру 70-90 С.

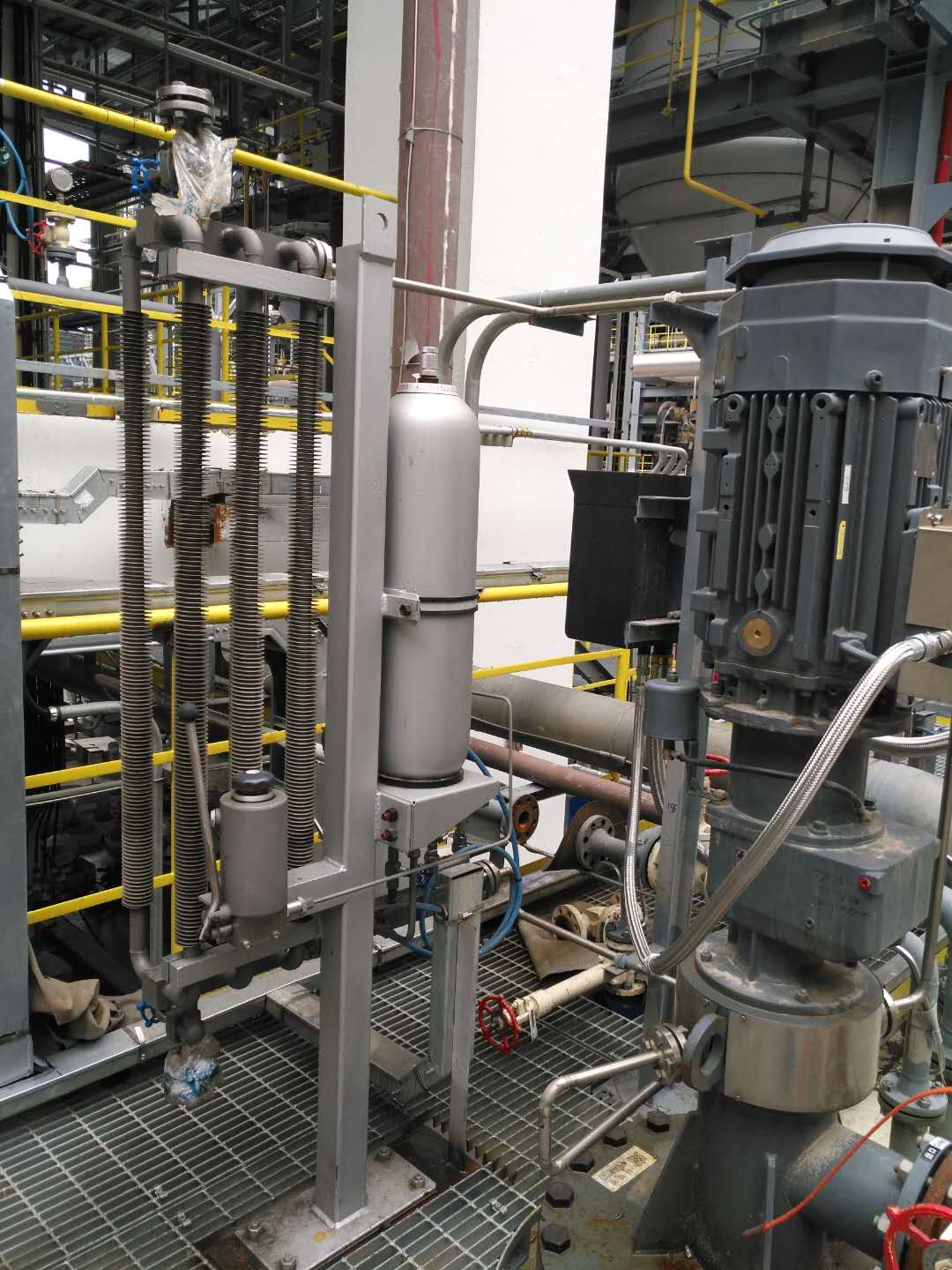

На фото вертикальный винтовой насос для перекачки горячей нефти из резервуара, оснащен взрывозащищенным приводом. Винтовой насос оснащен двойным торцевым уплотнением с запирающей жидкостью, циркулирующей под давлением, для предотвращения утечки нефтепродуктов. В системе уплотнения есть так же теплообменник для отвода излишнего тепла.
Модель винтового вертикального насоса – VD 090, производительность – 20 м3/час, напор – 7 бар. Насос оснащен двойным торцевым уплотнением с промывкой и теплообменным контуром для отвода тепла.
Режим работы – 24 часа в сутки, рабочие обороты 138 об/мин.
