Дозирующие винтовые насосы

Современное химическое производство обязательно включает в производственный процесс смешивание веществ, точное дозирование и ровную подачу. Это и нефтепереработка, производство моющих средств, производство косметических и фармацевтических препаратов, нейтрализация стоков на очистных сооружениях, дозирование реагентов, дозирование флокулянтов, раскачка химических реагентов из кубов и так далее.

Для оптимизации расхода реагентов и стабильности обработки или выпускаемой продукции требуется точная дозировка или точная мерная подача в непрерывный процесс. Это повышает качество технологического процесса, снижает издержки и перерасход. Для повышения точности дозирования или автоматизации процесса часто используется обратная связь через измерительные приборы – уровнемеры, расходомеры, датчики. Их использование всегда требует ровного потока без пульсаций, особенно если речь идет про объемные расходомеры.

Поэтому использование винтовых насосов в качестве дозирующих насосов имеет объективное преимущество:

• конструкция винтового насоса обеспечивает ровный не пульсирующий поток, даже при изменении вязкости перекачиваемой среды, что может быть при разной температуре среды.
• винтовые дозирующие насосы одинаково точно работают на вязких и не вязких средах. Их производительность пропорциональна скорости вращения. Это можно регулировать на месте при помощи вариатора или частотным преобразователем, или же в некоторых случаях, используется сервопривод.
• винтовые насосы перекачивают жидкости с твердыми включениями, а также волокнистыми включениями. Такие среды могут создать проблемы с залипанием клапанов на дозирующих насосах традиционной конструкции, с мембраной.
• точность винтового насоса в качестве дозатора стабильна при изменении подачи и составляет до 1%, что вполне удовлетворительно в большинстве процессов.
• изначально, практически всегда одноступенчатый винтовой насос может подавать стабильный поток с напором до 6 бар, при компактных размерах.

Рассмотрим типовые применения винтовых насосов в качестве дозирующих насосов, с комментариями:

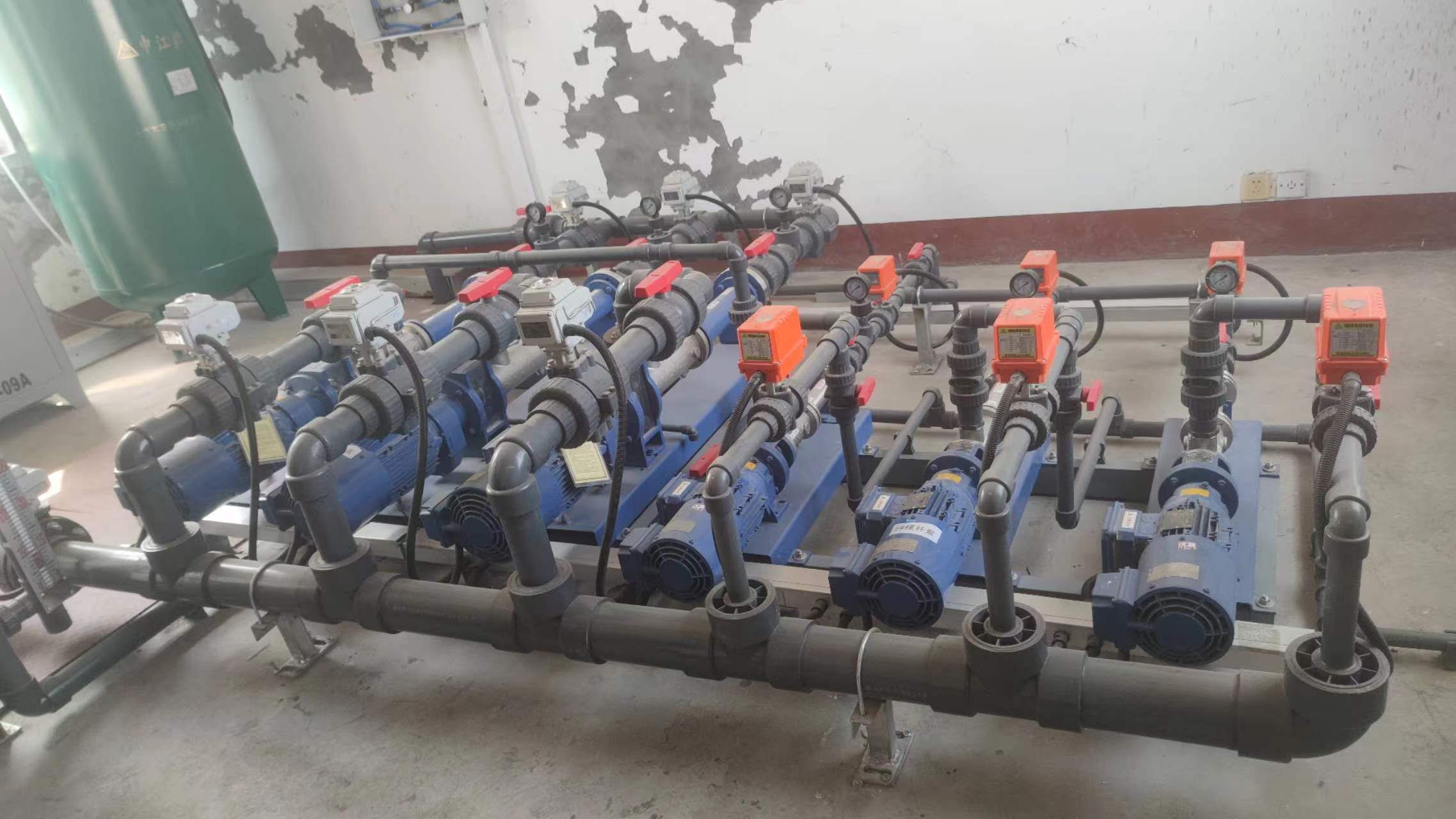

Винтовые дозирующие насосы на подаче химических реагентов. Корпус насосов сделан из нержавеющей стали AISI 304, статор насосов – EPDM. Насосы подают раствор для нейтрализации кислотных стоков из скрубберов на химическом предприятии. Кислотные стоки нейтрализуются щелоком в резервуаре и перекачиваются на дальнейшую обработку.

• Модель винтового насоса VD 030 с двигателем 1.5 кВт,
• рабочие обороты 304 об/мин
• Производительность – 3 000 л/час
• Напор – до 6 бар

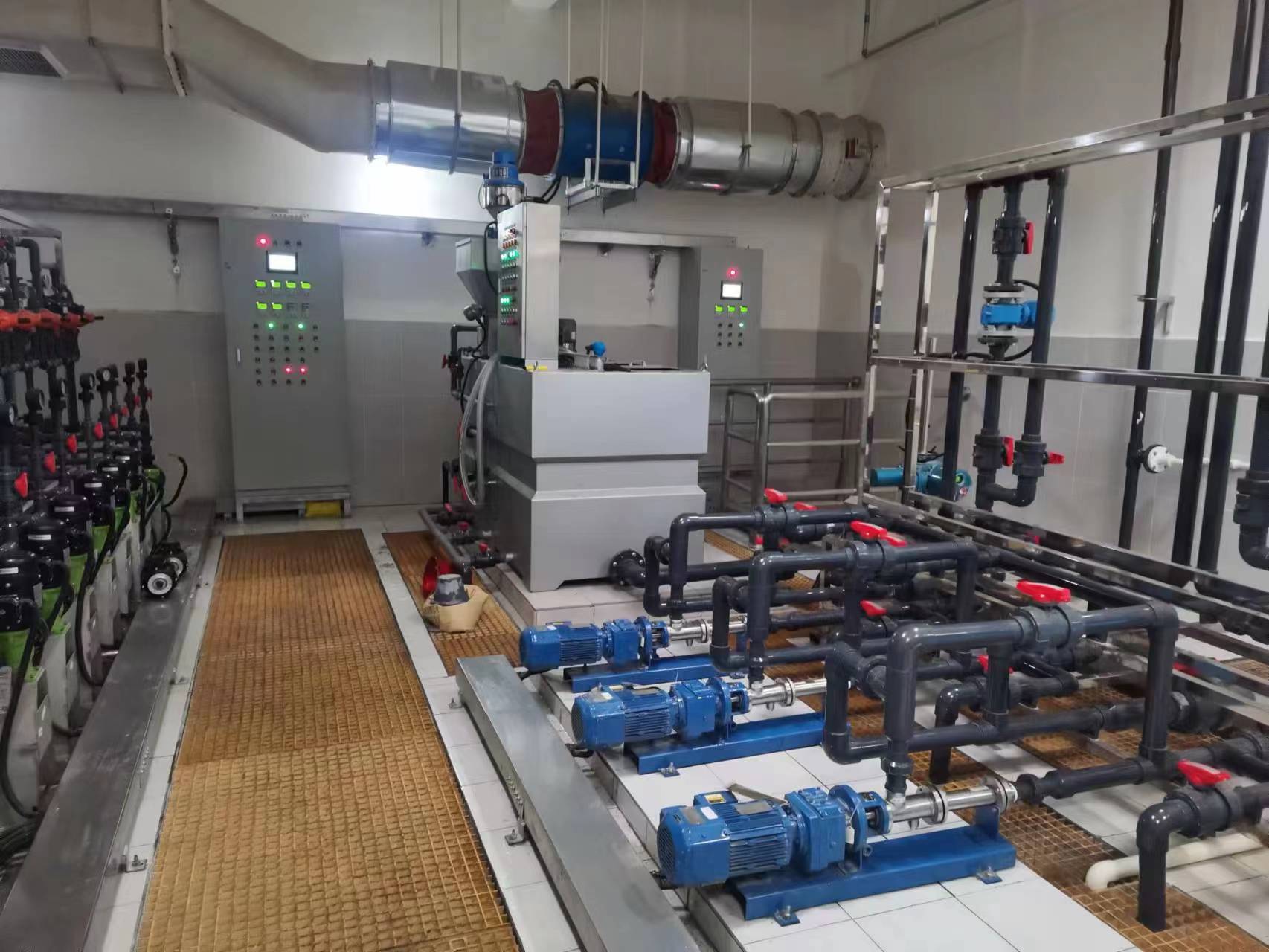

Дозировка нейтрализатора в поток в автоматическом режиме, каждый винтовой насос оснащен расходомером. Регулировка производится при помощи частотного преобразователя, двигатель оснащен дополнительным охлаждением. Дозирование производится в круглосуточном режиме, 24/7, практически без остановки.

• Модель винтового насоса VD 015 с двигателем 0.55 кВт,
• рабочие обороты 315 об/мин максимум
• Производительность – до 350 л/час
• Напор – до 6 бар

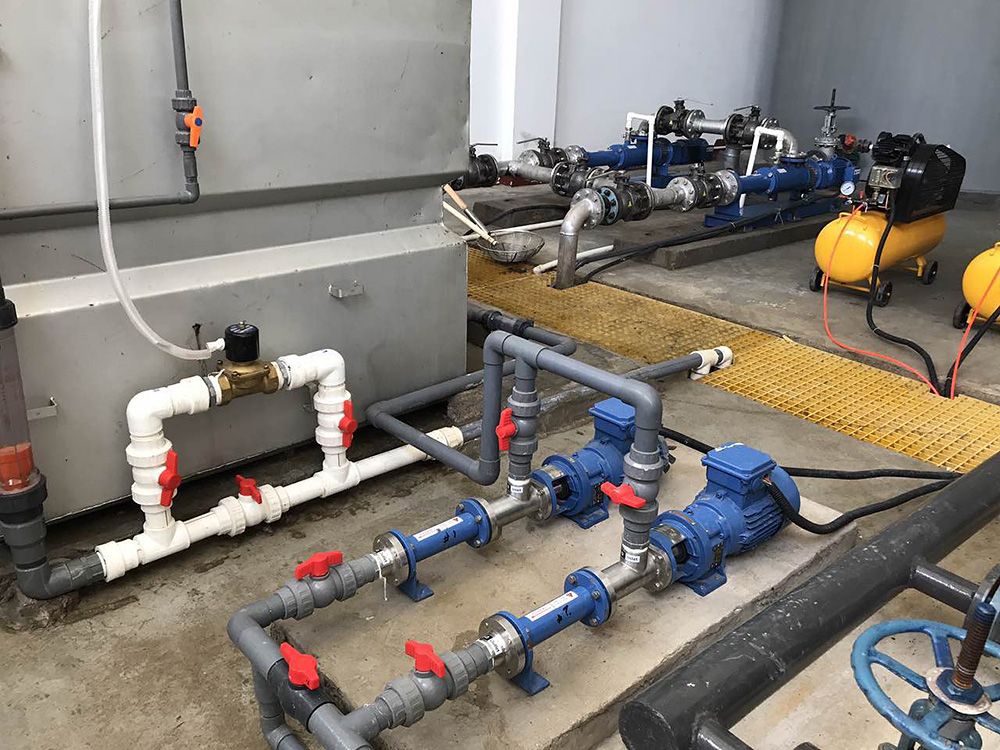

Раскачка химических реагентов из емкости, в производственный процесс. Винтовые дозирующие насосы управляются при помощи частотного преобразователя, что обеспечивает точность порядка 1%. Для увеличения точности подачи используется винтовой двухступенчатый насос с максимальным напором до 12 бар.

• Модель винтового насоса VD 015 с двигателем 0.55 кВт,
• рабочие обороты 324 об/мин максимум
• Производительность – до 130 л/час
• Напор – до 12 бар

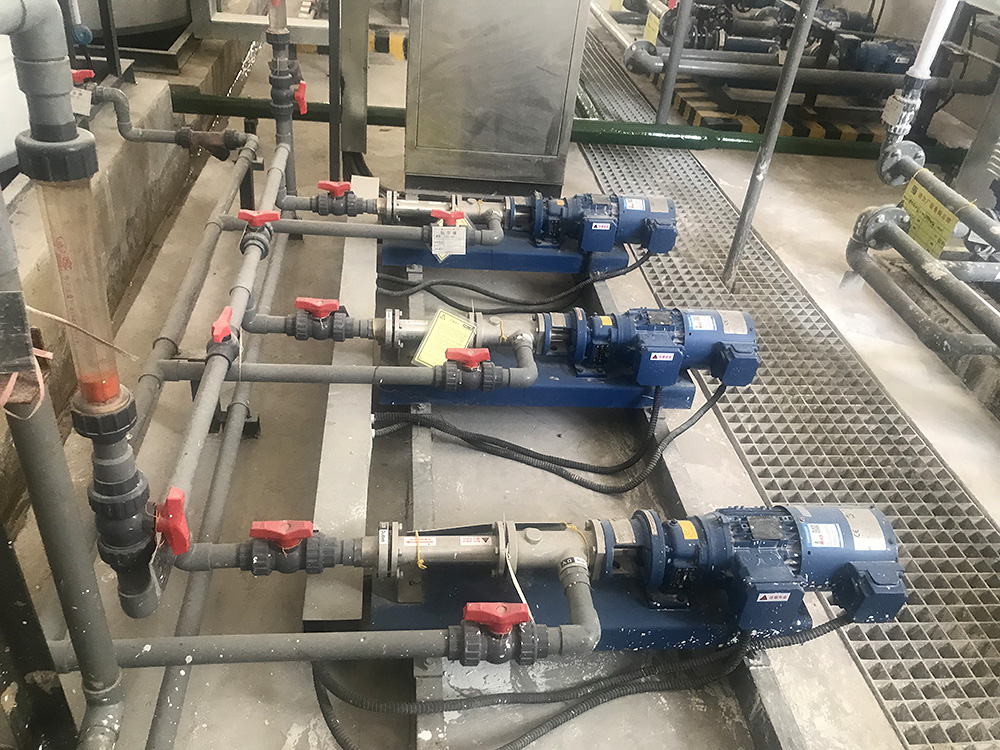

Винтовые дозирующие насосы из нержавеющей стали, работают на подаче каустической соды для нейтрализации стоков в резервуаре. Подача насосов регулируется регулируемой задвижкой с активатором. Обвязка насосов – пластиковые трубы, устойчивые к воздействию щелочи.

• Модель винтового насоса VD 010 с двигателем 0.55 кВт,
• рабочие обороты постоянные 315 об/мин максимум
• Производительность – до 80 л/час
• Напор – до 12 бар

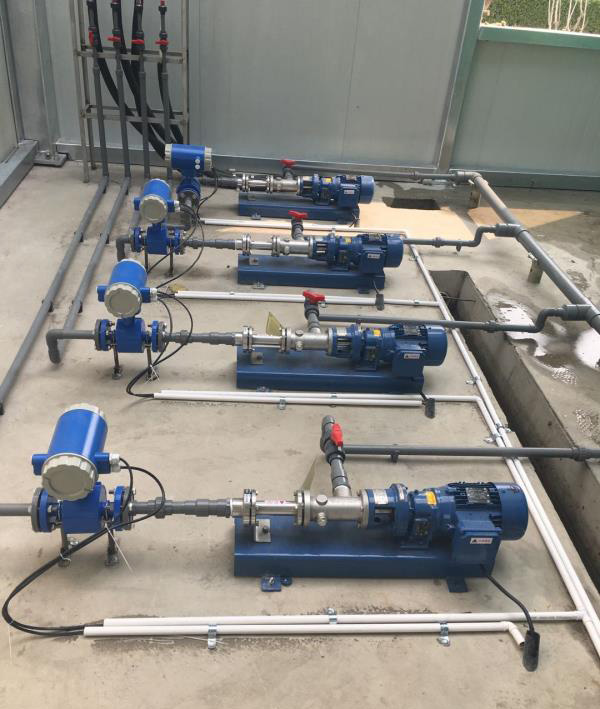

Подача реагента для нейтрализации кислых стоков со скрубберов – десульфуризация сточных вод на нефтепереработке. Винтовые насосы из нержавеющей стали используются для ровной мерной подачи, в режиме 24/7. Дозирующие насосы оснащены частотным преобразователем, привод – взрывозащищенного исполнения.

• Модель винтового насоса VD 020 с двигателем 0.75 кВт,
• рабочие обороты 324 об/мин максимум
• Производительность – до 120 – 550 л/час
• Напор – до 6 бар

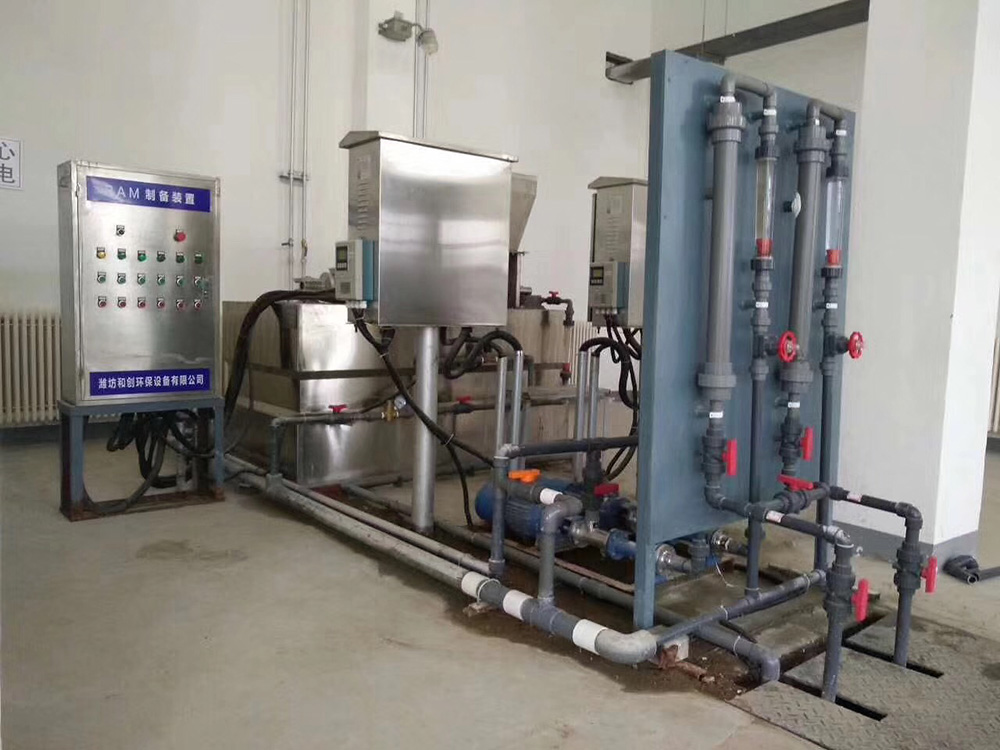

Винтовые насосы на подаче флокулянта для осаждения осадка. Так как среда нейтральная – исполнение насосов из обычного чугуна. Насосы работают в режиме постоянной подачи 24/7, в данном случае преимуществом такого решения является стабильный ровный поток при постоянных оборотах.

Винтовой дозирующий насос является частым решением для дозирования флокулянтов – компактные размеры самих насосов-дозаторов и стабильная подача при постоянных оборотах позволяют проводить качественную обработку сточных вод на очистных сооружениях.

• Модель винтового насоса VD 020 с двигателем 0.75 кВт,
• рабочие обороты 324 об/мин максимум
• Производительность – до 500 л/час
• Напор – до 6 бар

Так как винтовые дозирующие насосы имеют простую конструкцию, их легко обслуживать, без отсоединения от трубопроводов. Стабильный ровный поток с заданным количеством оборотов обеспечивает надежное дозирование. Компактные размеры и работа без вибраций – решающий фактор для работы в различном встроенном оборудовании.

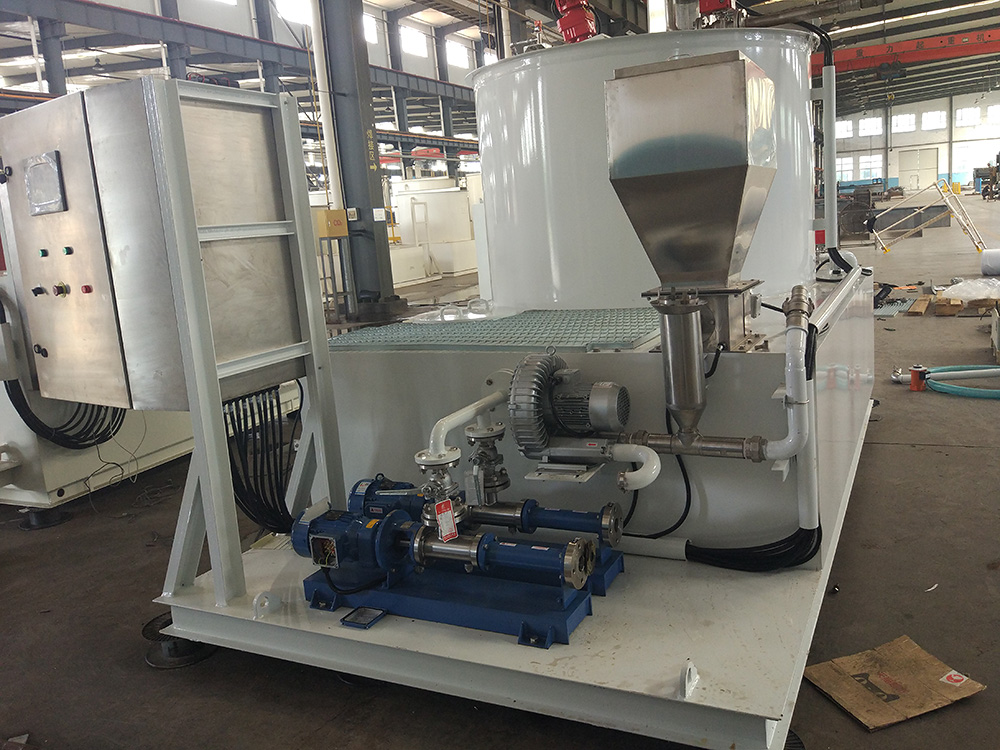

Два насоса – рабочий и резервный используются в установке приготовления и подачи раствора флокулянта для обработки сточных вод. Простая конструкция и резервный винтовой дозирующий насос обеспечивает высокую надежность и беспрерывную работу.

• VD 020 с мотор-редуктором 320 об/мин на 0.55 кВт
• Производительность – 900 л/час
• Напор – до 6 бар.

На данной серии винтовых дозирующих насосов по умолчанию используется одинарное механическое уплотнение, что обеспечивает перекачку сред без утечек. Это видно на фото представленных примеров.
