Горизонтальные винтовые насосы со шнеком

Насосы с подпирающим шнеком, или винтовые шнековые насосы обычно используются для вязких сред, для сред с высоким содержанием сухого вещества.
Подпирающий шнек решает проблему «проталкивания» перекачиваемой среды в пару ротор-статор, что позволяет обеспечить надежную перекачку среды.

Сфера применения винтовых шнековых насосов и типичные среды для перекачки:

• Очистные сооружения, перекачка обезвоженного осадка. Подпирающий шнек позволяет перемещать обезвоженный осадок с содержанием сухого вещества до 70%, а простая конструкция обеспечивает постоянную работу, с минимальным обслуживанием прямо на месте.
• В первую очередь насосы такого типа – это шламовые насосы. Они могут перекачивать отходы, шлам из отстойников, нефтешлам из амбаров, буровой раствор на центрифугу для очистки, шлам сточных вод, осадок метатенков и так далее.
• Производство биогаза – специфическая задача, связана с переработкой органических отходов. В перекачиваемой среде возможно присутствие волокон – например, солома, а также разнообразных включений. Обычно, насосы на производстве биогаза работают в паре с дробилкой, которая может размельчить крупные твердые и мягкие включения. Это позволяет обеспечить надежную работу 24 часа в сутки, с минимальным обслуживанием, которое можно провести прямо на месте работы винтового шнекового насоса.
• Различные применения в переработке сельхозпродукции – перемещение органических остатков, кожуры, грязи после промывки. Подпирающий шнек работает, проталкивая перекачиваемые включения, обычно, мягкие, в пару ротор-статор что предотвращает создание заторов в приемном бункере насоса.  Для этого же используется различный профиль подпирающего шнека и дополнительные устройства – лопатки с приводом для разбивания комков или перемешивания.
• Производство пищевых продуктов и напитков. Насосы подобного типа, из нержавеющей стали, могут перекачивать такие среды как картофельную массу, пивную барду, осадок из бродильных чанов, рыбные отходы, бобовый жмых. Широко используются на производстве крахмала.
• Эмульсионные ВВ, которые давно уже доказали свою эффективность при кратно низкой стоимости. Обычно производство компонентов проходит непосредственно на месте разработок, после чего компоненты доставляются на место проведения взрывных работ в бункере специальной смесительно-зарядной машины и смешиваются на месте. И на производстве, и в самой СЗМ – смесительно-зарядной машине используются винтовые насосы, так как они могут перекачивать вязкие среды, среды с включениями, а также дозировать, что важно при смешивании компонентов.

Модельный ряд винтовых шнековых насосов:

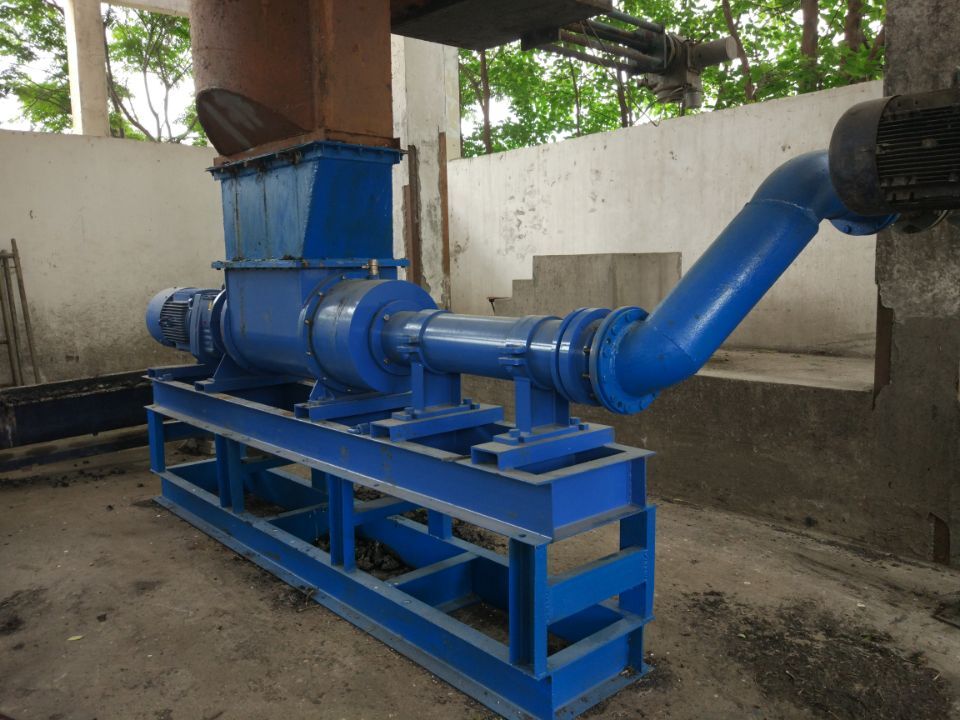

Насос с подпирающим шнеком, установленный на раме, подает обезвоженный осадок с содержанием сухого вещества порядка 30%. Подпирающий шнек позволяет проталкивать осадок в пару ротор-статор для дальнейшей прокачки. Широкая горловина входного патрубка обеспечивает свободное поступление перемещаемой жидкости, без заторов.

Модель насоса – VD 100, шламовый винтовой насос с подпирающим шнеком для подачи обезвоженного осадка из отстойника

• Производительность – 25 м3/час,
• напор – до 6 бар,
• одноступенчатый насос.

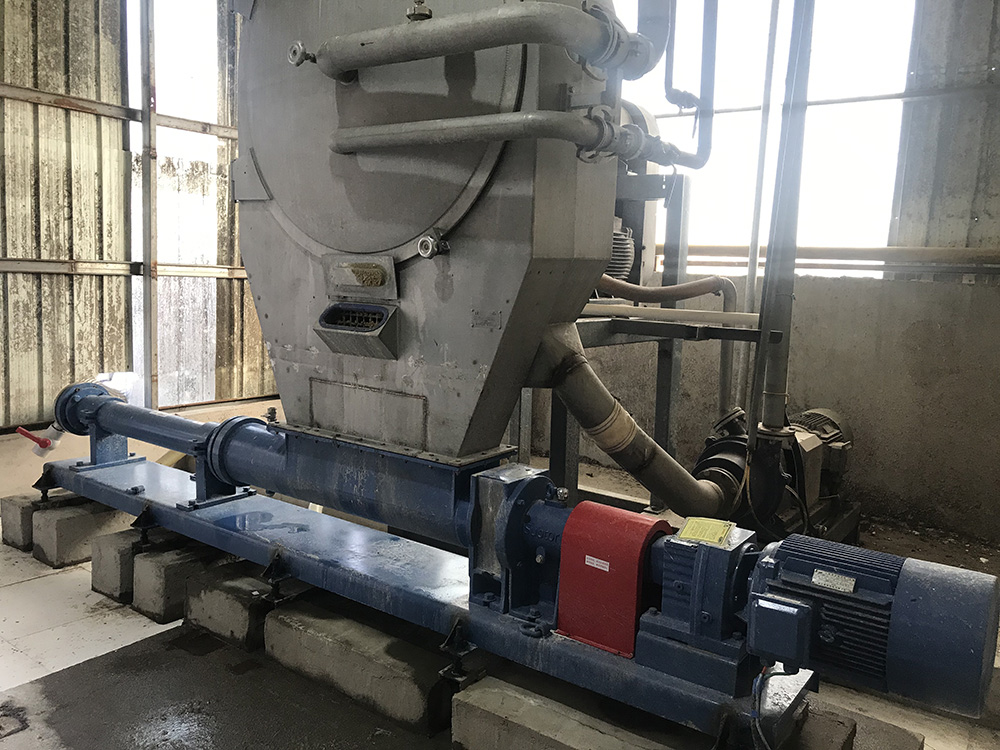

Винтовой шламовый насос с подпирающим шнеком, модель VD 070 установлен на производстве крахмала, для перекачки картофельных очисток, грязи с картофеля.

Большое содержание органики и твердых частиц не критично для работы винтового насоса. Широкая заборная горловина обеспечивает подачу шлама на дальнейшую перекачку. Так как шлам абразивный, из-за грязи, то скорость работы насоса небольшая. Режим работы насоса – периодический, по мере накопления отходов.

• Производительность – 20 м3/час
• Напор – до 6 бар
• Мощность привода 22 кВт,
• 205 об/мин через редуктор.

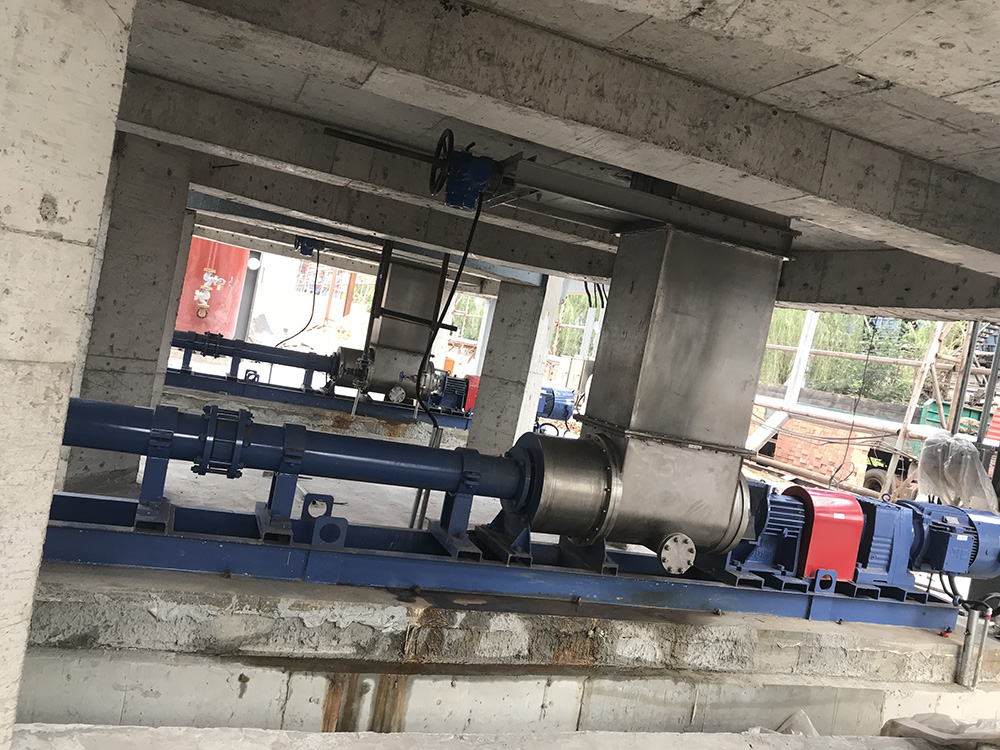

Два шламовых насоса в паре работают на перекачке ливневых стоков на территории нефтеналивного парка. В бункер собирается так же шлам из резервуаров после очистки.

Шлам содержит песок, тряпки, окалину и прочие включения. Собранные стоки идут на фильтрацию и в отстойник. В заборной камере насоса дренажный слив, для промывки, после выкачивания бункера. Шламовые насосы работают с низкой скоростью, подача не регулируется.

• Производительность – 20 м3/час каждый
• Напор – до 6 бар
• Мощность привода 15 кВт,
• 195 об/мин через редуктор.

Некоторые удаленные объекты имеют свои собственные очистные сооружения, где проводится обработка сточных вод полного цикла. Обычно они находятся далеко от муниципальной переработки сточных вод. Это могут быть крупные транспортные и логистические узлы, с большим проходным потоком, учреждения системы исправительных наказаний, военные городки и т.д.

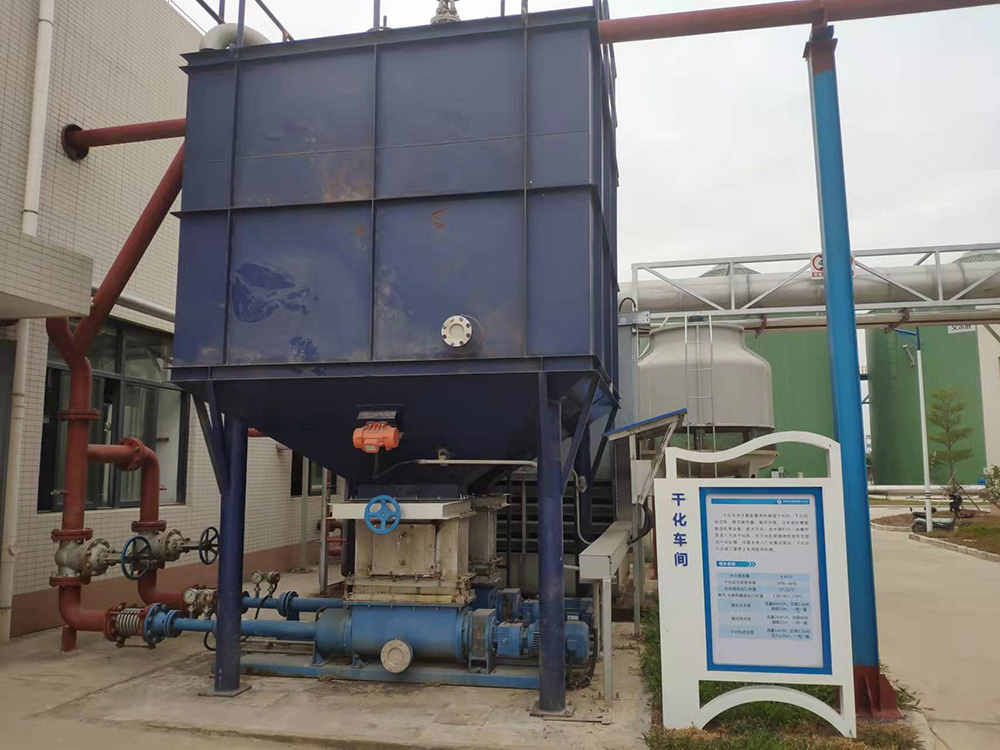

Очистные сооружения аэропорта, установленные шламовые винтовые насосы перекачивают обезвоженный осадок. Степень содержания сухого вещества 40-45%, что требует перекачки на низкой скорости. Для снижения абразивного воздействия на статор и ротор используется насос с напором до 24 бар – четырехступенчатый. Для очистки и промывки на заборной горловине шнекового насоса установлен сливной патрубок. Установлены в работу два насоса, работающих параллельно, режим работы – постоянный.

• Напор – до 24 бар,
• четырехступенчатое исполнение
• Производительность – до 20 м3/час
• Мощность привода – 30 кВт
• Обороты через редуктор – до 88 об/мин, для продолжительной работы.

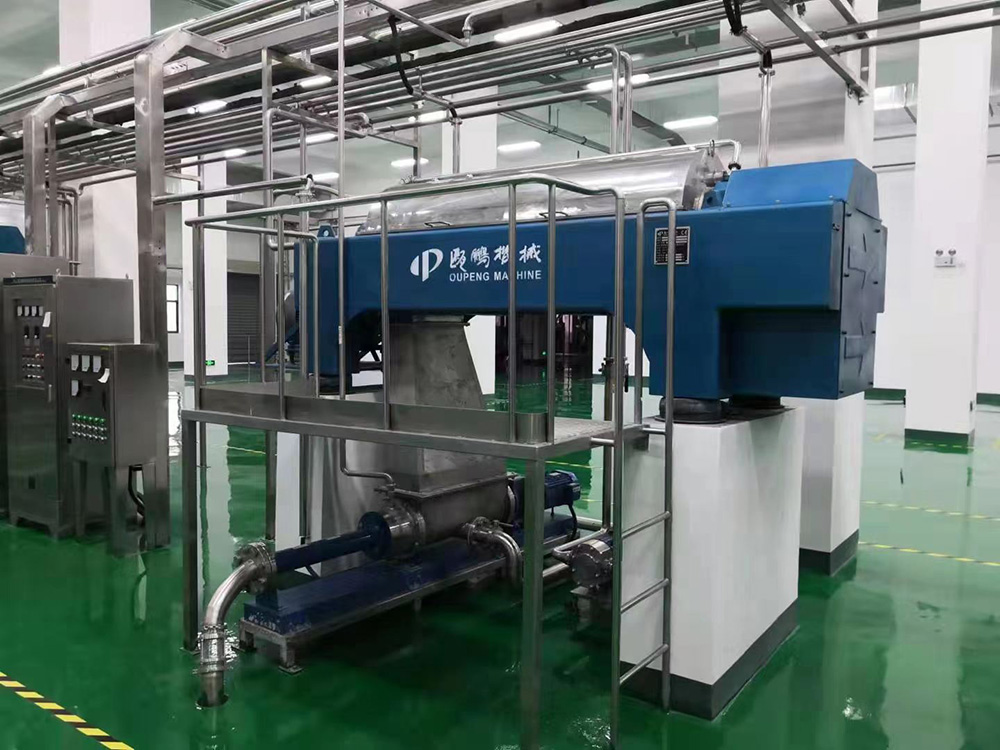

Производство соевого соуса, популярной пищевой добавки основано на процессе ферментации соевых бобов. После переработки жмых соевых бобов транспортируется на утилизацию. Это удобно делать при помощи винтовых насосов, так как они идеально предназначены для перекачки жидкости с мягкими включениями небольшого размера.

Шнековый винтовой насос из нержавеющей стали перекачивает отходы производства – бобовый жмых из центрифуги. Насос сделан из нержавеющей стали, работает на низких оборотах в постоянном режиме. Периодически обслуживается и промывается после работы, в приемной горловине есть слив для дренажа.

Основное преимущество использования шнекового насоса в этой задаче – способность перекачивать жидкости с мягкими включениями, ровная стабильная работа, также насосы такого типа практически бесшумны.

• Напор – до 6 бар
• Производительность – до 15 м3/час
• Мощность привода – 5,0 кВт
• Обороты через редуктор – до 150 об/мин

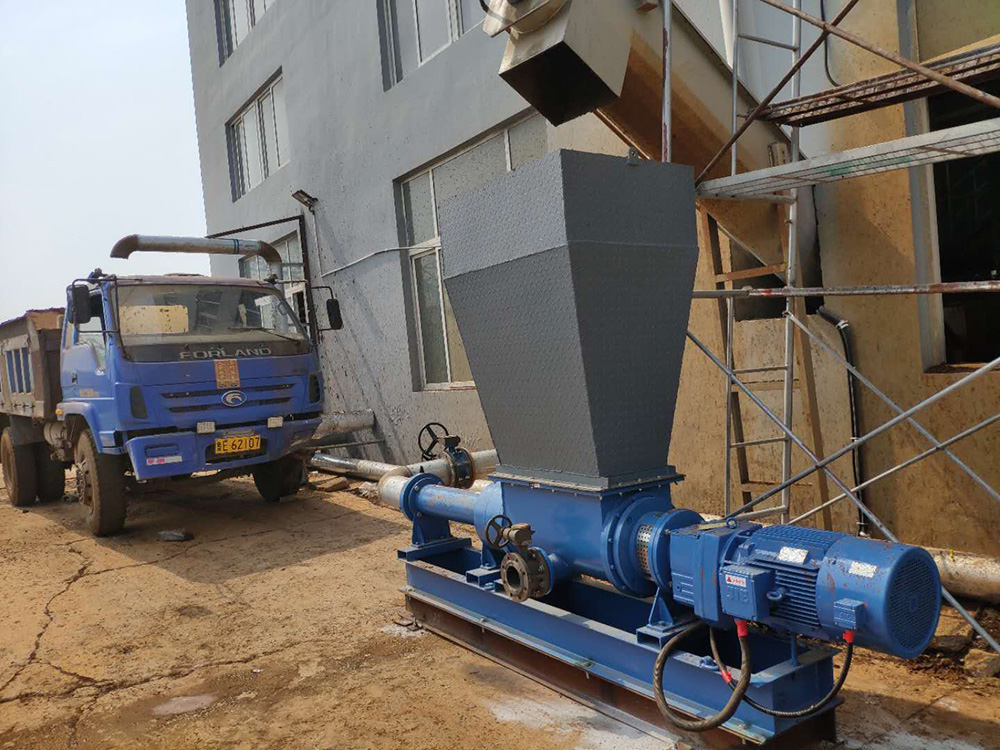

Шнековый винтовой насос перекачивает отходы производства – отжатый бобовый жмых после пищевого производства, на вывоз.  Насос работает периодически на погрузке жмыха из сборного контейнера.

Основное преимущество использования шнекового насоса в этой задаче – ровная перекачка, надежная подача жидкости с мягкими включениями.

• Напор – до 6 бар
• Производительность – до 30 м3/час
• Мощность привода – 17,5 кВт
• Обороты через редуктор – до 200 об/мин

При добыче полезных ископаемых карьерным или шахтным методом применяются взрывчатые вещества. Уже давно технология приготовления ВВ на месте вытеснила готовые продукты, использование которых было сопряжено с риском, вдобавок осложнялось требованиями к условиям хранения. Сегодня практически повсеместно используются эмульсионные ВВ, на основе селитры, дизельного топлива и эмульгатора (матрицы). Произведенную матрицу добавляют в смесительно-зарядную машину, вместе с другими компонентами и уже на месте проведения взрывных работ производят смешивание и закачку зарядов в шурфы.

Так как в процессе производства требуется перекачка с низким усилием сдвига и в процессе зарядки готовой смеси требуется перекачка вязкой жидкости с включениями, то винтовой насос – лучшее решение для этой задачи.

Шнековый винтовой насос плавно подает вязкие жидкости и жидкости с включениями, такими как гранулы селитры, производительность насоса пропорциональна скорости работы, что позволяет использовать шнековые насосы для дозирования компонентов в процессе производства, а также смешивать их в СЗМ – смесительно-зарядной машине.

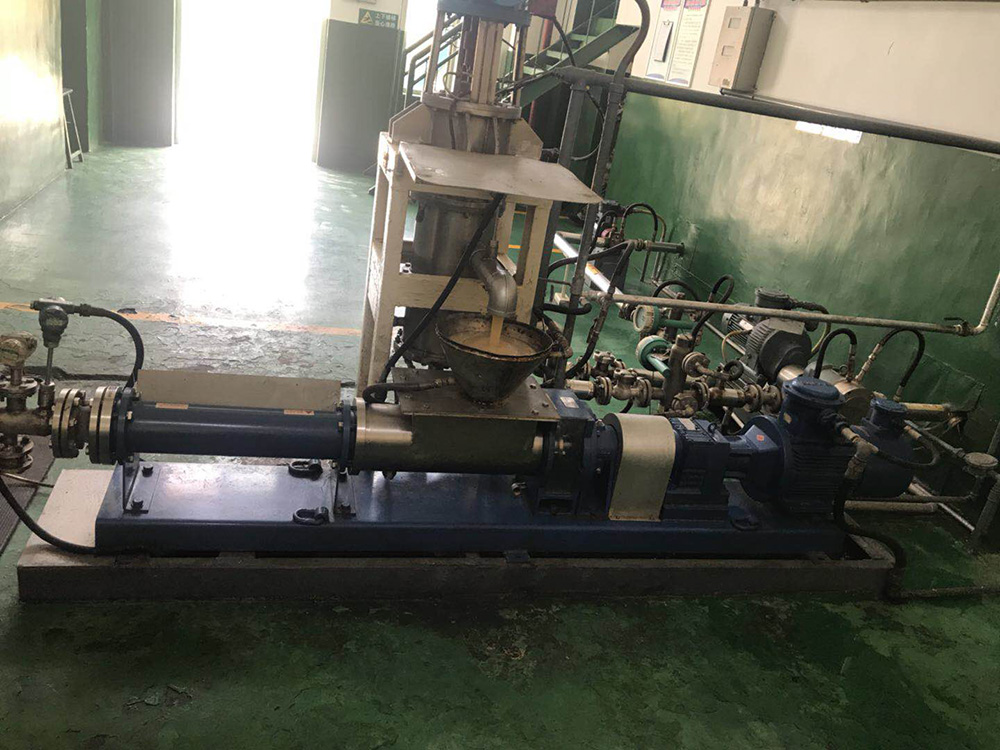

На фото шнековый винтовой насос VD 060 на перекачке матрицы-эмульгатора, вязкостью 6 000 сПз, температура – 60 С

Материал корпуса – нержавеющая сталь,

Материал статора – EPDM,

Особенность насоса – используется гибкий трансмиссионный вал flexi shaft, конструкция не имеет крестовин.

• Производительность – 12 м3/час, при рабочих оборотах 150 об/мин
• Напор – до 6 бар
• Температура перекачиваемой среды – +60…70 С
• Режим работы – 16 часов в день

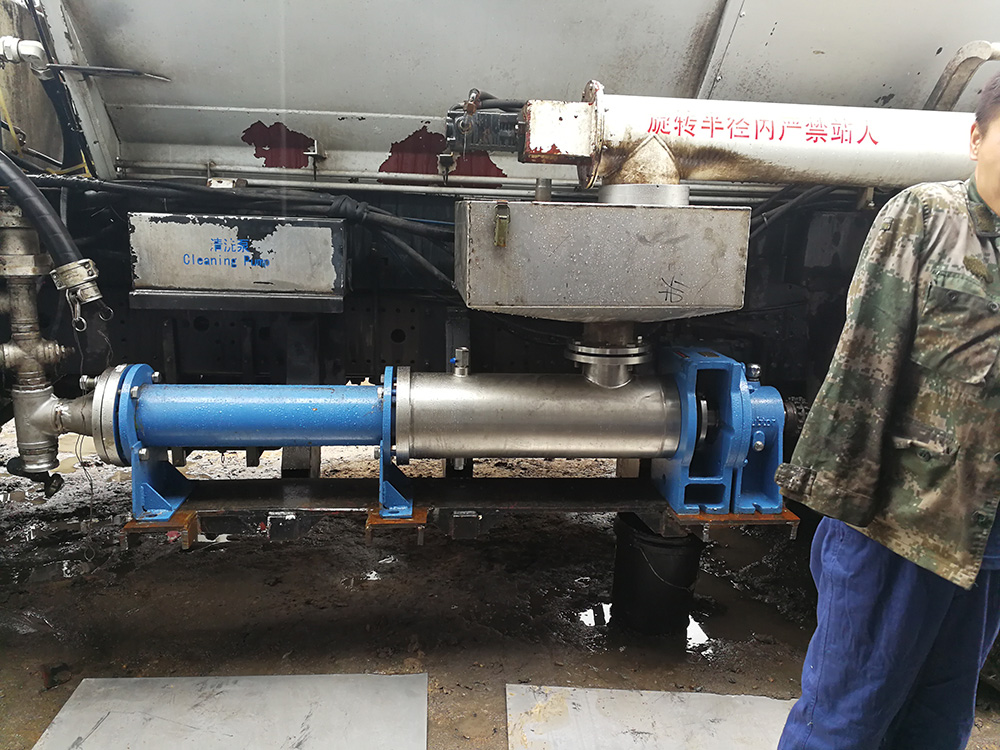

На фото встроенный в СЗМ – смесительно-зарядную машину винтовой насос VD 040.

Насос работает от гидропривода, основная задача – подача эмульгатора из обогреваемого бака на смешивание с селитрой и дизельным топливом перед заряжанием в шурф. Пропорциональная работа насоса позволяет точно смешивать компоненты эмульсионного ВВ, простая конструкция позволяет обслужить насос на месте.

Удачное и проверенное решение для работы в этой задаче. Помимо этого насоса в СЗМ – смесительно-зарядной машине обычно стоят еще два насоса. Винтовой дозирующий насос для дизельного топлива и винтовой шнековый насос для готового ВВ, для загрузки. Особенность этого насоса с фотографии – гибкий вал трансмиссии, без крестовин.

• Производительность – до 10 м3/час,
• рабочие обороты – до 160 об/мин, регулируются.
• Напор – 6 бар,
• одноступенчатый насос.

Особенности – гидравлический привод насоса с управлением, гибкий вал трансмиссии.
